金属3D打印强度如何？

金属3D打印这几年发展迅速，从实验室里的原型验证，到今天越来越多的工业零件，都开始“打印”出来了。形状复杂、结构精细，这些已经不是问题。但真到了落地环节，最关键的一件事其实就一句话：
打印出来的零件，到底能不能承重？能不能像传统工艺那样可靠？
这篇文章从材料、工艺、后处理一路讲清楚。

一、强度到底是怎么“练”出来的？
金属3D打印不像塑料打印，力学性能是核心指标。你拿一个打印零件，想让它承重、经得起拉拽、甚至上飞机、进发动机，靠的绝不是“打印技术”四个字那么简单。

真正决定强度表现的，其实是这三件事：
1. 材料是第一步，选错一步错
别以为所有金属粉末性能都差不多，其实差别很大，打个比方：
钛合金（Ti-6Al-4V）：轻、强度高，常用在航空骨架、人体植入物里；
316L 不锈钢：强度中等但延展性好，医疗设备、模具常用；
Inconel 718 高温合金：能在 650℃下稳定工作，航空发动机里的常客；
铝合金（AlSi10Mg）：轻便但强度不算高，适合电子壳体、汽车结构件；
超高强度钢（如AerMet100）：抗拉强度可以上2000MPa，用在军工、航天这些极限场合。
你要是本来就选了一个不适合的材料，后面工艺再好也“回不来了”。

2. 打印工艺影响“内部骨架”
3D打印不是“堆一层粉扫一下激光”那么简单。比如 SLM、SEBM、DED 这些主流工艺，每种方式对晶粒形貌、残余应力、致密度的影响都不同。
我们可以简单理解为：打印参数中的激光功率、扫描方式、扫描路径，每一项变化，都会影响零件的“微观骨架结构”。
哪怕只是功率偏了10%，就可能让晶粒长得粗、出现裂纹。

3. 后处理是“最后一道保险”
很多人容易忽略这一点，其实热处理、时效处理、HIP（热等静压）在金属3D打印里是标配。
比如 HIP 的作用是什么？它把整个零件加压加热，把里面的气孔压实了。一处理下来，致密度上来，力学性能自然更稳定。
一句话总结：材料选对了、打印调好了、后处理跟上了，强度才能靠谱。

二、不同材料到底能打印出多强的件？
很多人问：“打印出来的强度有没有数据？”有，但别只看抗拉强度，还要看处理方式。
来看几个典型材料的例子
钛合金（Ti-6Al-4V）
SLM 打印：抗拉强度 1000~1200 MPa，屈服强度 900 MPa 往上；
SEBM：稍低，但延展性更好（能拉得动，不脆）；
做了 HIP 后，强度甚至能接近锻件。

316L 不锈钢
抗拉强度 600~750 MPa，延伸率可以到 50%，柔韧性强，不易断。

17-4PH 不锈钢
加热处理后能到 1700 MPa，硬度、耐腐蚀都不错，工业零件常用。

Inconel 718 高温合金
初始强度 1200 MPa，处理后能到 1600 MPa，在高温下还能抗住。

AlSi10Mg 铝合金
原始抗拉在 350 MPa 左右，热处理后能上 420 MPa，适合轻负荷结构件。

AerMet100 高强度钢
抗拉强度可以逼近 2000 MPa，但延展性差，只能靠后处理救回来。
结论很明确：同样一台打印机，不同材料出来的性能差异巨大。不是打印强度“靠不靠谱”，而是你打的“到底是什么”。

三、为什么同一套设备，有的人打印强，有的人打印脆？
这是行业里常见的问题。
有的人打印出来能扛1000MPa，有的人500MPa都撑不住，问题出在哪？

最常见的几个原因是：
孔隙率没控制好：哪怕多出1%的孔隙，强度就能掉5%。
晶粒粗大：打印温控不好，晶粒粗了，零件就容易断。
各向异性严重：Z方向（垂直方向）强度比XY方向低不少，不处理会有结构薄弱区。
残余应力大：层层堆积、快速冷却，里面“拉扯着”，用久了可能就裂。
这些变量一出问题，强度自然会“崩”。

四、别忽视的变量：精度，其实影响的不止是尺寸
打印强度除了和材料，工艺，后处理有关外，还有一个常被忽略的关键因素——打印精度。
别以为精度只是控制尺寸误差，它对零件强度的影响，同样不小。为什么？你可以把它理解成打地基：地基扎实了，楼才稳。

比如说——
精度越高，激光轨迹就越稳定、铺粉也更均匀，这会让金属晶粒更细、组织更致密，零件内部结构一致性也更好；
精度高，边缘清晰，就能减少应力集中，特别是在打印一些小零件、细结构时更明显；
精度高，意味着一批零件可以做到性能一致——这对工业级批量制造来说，是“基本盘”。

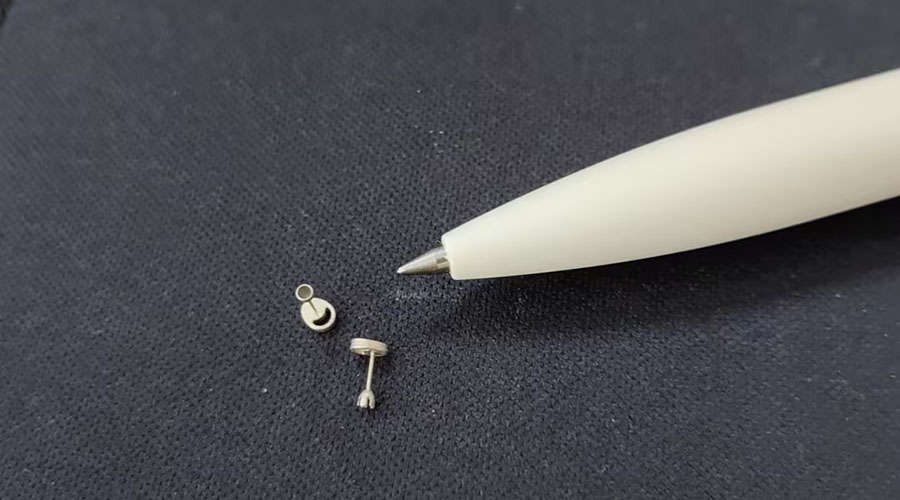

就拿云耀深维的微米级打印技术来说，能把打印精度稳定在 大于等于2 微米，表面粗糙度控制在 大于等于Ra 0.8 微米，还能实现 最高 500℃ 预热成型，从源头上降低打印过程中的残余应力。这些听着像参数，但背后都是让零件更稳定、更耐用的“硬指标”。

金属3D打印要想用得上工业场景，不是靠“打一次成功”的运气，而是要把整个流程都吃得很透。从材料、工艺、设备到后处理，每一步都要讲究。所以对那些真正在做高端制造的企业来说，所谓“强度”问题，本质上就是一句话：能不能稳定批量制造，能不能长期替代传统加工。
这也是为什么，像云耀深维这样既在“微米级精度”上突破，又能把材料性能和工艺参数打通的公司，越来越受到头部制造企业的青睐。
如果你也对不同材料的打印强度、成型效果或者具体行业应用有兴趣，欢迎留言聊聊，也可以看看云耀深维发布的一些技术资料，里面有不少干货。
